薄膜开关的层数介绍

  •  分类:薄膜轻触开关资讯
  •  作者:铭标电子
  •  发布日期:2021-10-11 15:28:24
  薄膜开关说简单点就是上面一个导电板、下面一块导电板、中间一块隔板并中间设置了弹片,链接上下两端,整合在一起就称之为薄膜开关。

薄膜开关一共分七层
第一层:面板层

  面板层一般在低于0.25MM的PET、PC等无色透光片材丝印上精美图案和文字制作而成,因面板层主要的作用在于起标识和按键作用,所以选用材料必须具有高透明度、高油墨附着力、高弹性、高韧性等特点。

第二层:面胶层
  面胶主要的作用是将面板层与电路层紧密相连,以达到密封和连接的效果,此层一般要求厚度在0.05---0.15MM之间,具有高强的粘性和防老化性;在生产中,一般选用专用的薄膜开关双面胶,有些薄膜开关要求能防水防高温,因此面胶也必须根据需要而使用不同性质的材料。

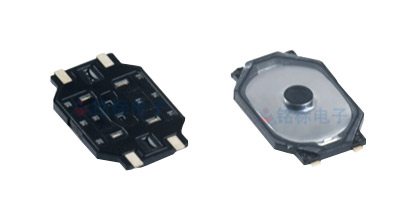

薄膜轻触开关
第三层:固定片层
  它是处第二层的面胶与线间层之间并起密封和连接的作用,一般采用PET双面胶,其厚度有0.05--0.2MM不等; 在选择此层材质的时候应充分考虑产品的整体厚度,绝缘性,电路按键包手感和密封性。

第四层:线间层
  线间层也是面胶层,只是有的地方叫法不一样而已,面胶主要的作用是将面板层与电路层紧密相连,以达到密封和连接的效果,此层一般要求厚度在0.05---0.15MM之间,具有高强的粘性和防老化性;在生产中,一般选用专用的薄膜开关双面胶,有些薄膜开关要求能防水防高温,因此面胶也必须根据需要而使用不同性质的材料。

第五层:弹片
弹片分类:鼓包型、圆形、长方形的。
材质主要是:不锈钢、镀镍、镀金以及特殊弹片

第六层:线路层
  此层均采用性能良好的聚酯薄膜(PET)作为开关电路图形的载体并在其上用特殊的工艺丝印上导电银浆和导电碳浆,使其具有导电性能,其厚度一般在0.05--0.175MM以内,常见的是用0.125MM PET

第七层:背胶层
  背胶的采用与薄膜开关与何种材质相粘贴紧密相关,比较常采用的有普通双面胶、3M胶、防水胶等,主要是贴在机械设备上。
