薄膜开关的工作原理

  •  分类:薄膜轻触开关资讯
  •  作者:铭标电子
  •  发布日期:2021-10-11 17:10:35
  薄膜开关的外形美观,使用寿命长,结构简单,安装方便,使用手感良好,占用面积较小等特点,而被广泛应用于各行各业,小到家电用品到高科技产品,慢慢的替代了部份轻触开关的市场,在市场占有一极大的份额。

薄膜开关工作原理
  当面板未被按下时,薄膜开关处于常规状态,其上、下触点呈断开状态,隔离层对上下线路起隔离作用;当面板被按下时,上电路的触点向下变形,与下线路重合并使线路导通,导通后的线路给外部连接仪器(基材)以信号,从而实现其相应的功能;当手指松开后,上电路触点反弹回来,电路断开,回路触发一个信号。

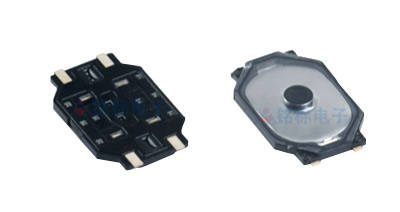

薄膜开关
薄膜开关有哪些特点
1、耐久性好
  薄膜开关的使用寿命一般能达到一百万次以上。由于开关动作只由弹性薄膜的垂直方向弹动实现的,虽经过百万次的蠕动,但由于蠕变的幅度很小,仅为0.1—0.3mm,加之材料选择的合理性,远没有达到薄膜的屈服极限,因此薄膜材料能承受一百万次以上的使用而不变形。

2、密封性好
  薄膜开关是整体结构密封,不易氧化,具有良好的防水、防尘、防油、防有害气体侵蚀的特点,适合用于各种恶劣环境。

3、重量轻、体积小
  薄膜开关在设计上可以排列组合成薄膜键盘,而且多层薄膜组合而成的密封薄片式结构,所有开关之间的连接线以及引出线是由丝网印刷一次性完成,总厚度在1—3mm之间,体积缩小了,质量减轻了,可靠性也提高了。

4、色彩丰富
  薄膜开关外表美观大方,色彩丰富,可以根据使用者的设计进行构思,装饰效果上体现出材质美、装饰美、工艺美的综合特征。

5、降低机电产品的配套成本
  薄膜开关的安装是粘贴式,只需揭去背胶纸,就可以牢固地粘贴在整机表面,其引线出口插入整机后置电路的插座上,便可接通电路。省工省料,降低了整机的配套成本。
