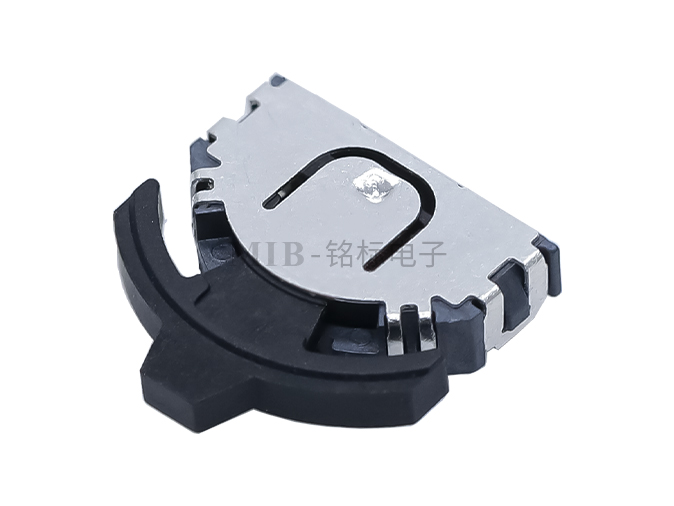

多功能迷你Ⅱ型拨轮轻触开关

多功能迷你Ⅱ型拨轮轻触开关

品牌:铭标科技
型号:THMU34-X-R
规格:9.5*9.8*2.2mm
包装:1000/盘
可实现拨动和轻触两种开关方式,按力方向:300±50gf 水平方向:80±30gf;寿命5万次 。
* 声明:有关于产品的规格、参数、寿命、工作温度、手感、防水等级等数据,只代表铭标电子内部的测试结果,如需详细测试方式,请联系铭标业务人员。
详细参数
ltems Standard
Operating temperature range -10℃ to +60℃
Electrical
performance
Rating 50mA.5VDC
Insulation resistance 100MΩ min.100V DC
Dielectric strength 100V AC for 1 min.
Contact resistance 300mΩ max.
Durability Lifetime 50,000 Cycles
Mechanical
performance
Operating force Push portion:300±100gf
Lever position:80±50gf
Travel 0.8±0.2mm

HOW TO ORDER

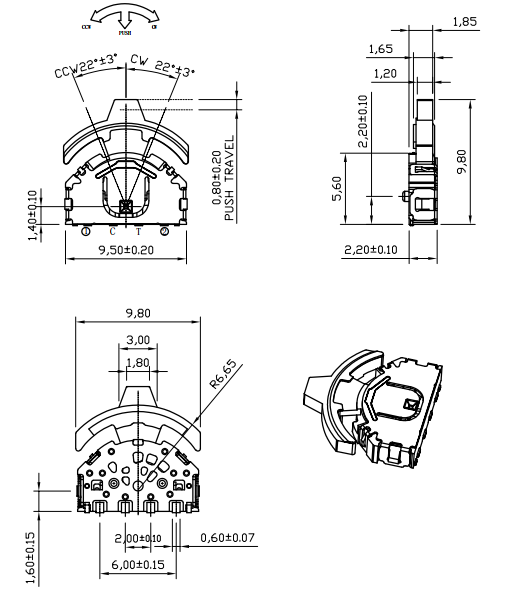

尺寸图

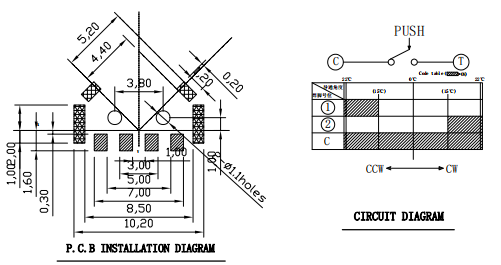

Proudcts Dimensions Circuit  Diagram
Pad  Layout
THBM03-A035NB-R-A THBM03-A035NB-R-A 尺寸图 THBM03-A035NB-R-A 焊盘图
