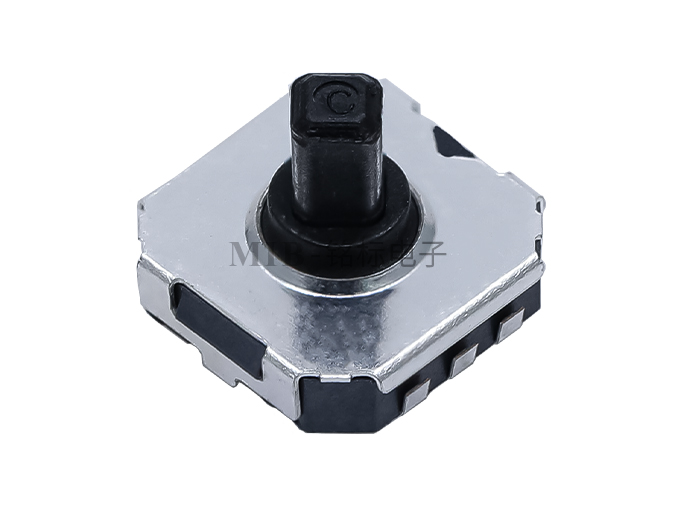

多功能五向轻触开关7.5*7.5*6mm

多功能五向轻触开关7.5*7.5*6mm

品牌:铭标科技
型号:TMHU13
规格:7.5*7.5*6mm
包装:
能实现上下左右和深按五向开关,工作温度-30℃ to +85℃;最大寿命五万次;上下左右轻触克力160gf 深按克力280gf
* 声明:有关于产品的规格、参数、寿命、工作温度、手感、防水等级等数据,只代表铭标电子内部的测试结果,如需详细测试方式,请联系铭标业务人员。
详细参数
ltems Standard
Operating temperature range -30℃ to +85℃
Electrical
performance
Rating 50mA.,12V DC
Insulation resistance 100MΩ min.100V DC
Dielectric strength 250V AC for 1 min.
Contact resistance 500mΩ max.
Durability Lifetime 50.000Cycles
Mechanical
performance
Operating force  4-direction 160 ± 50gf   Center push 280 ± 100gf
Travel  4-direction 0.2±0.05mm     Center push 0.15± 0.1mm

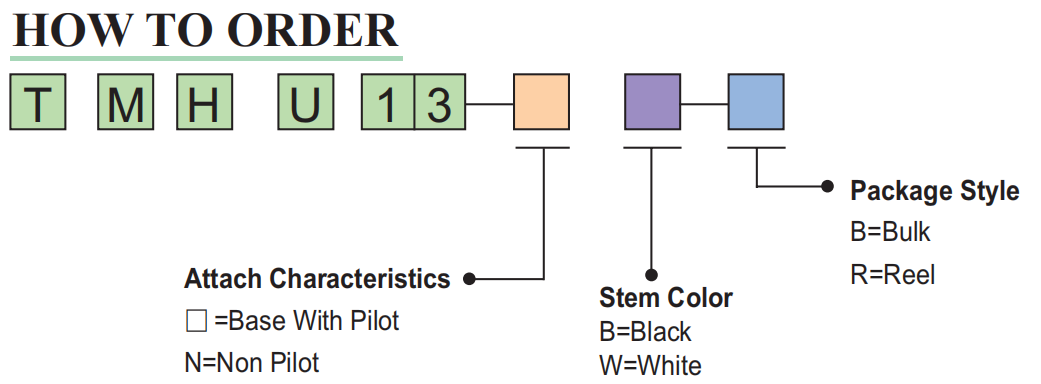

HOW TO ORDER

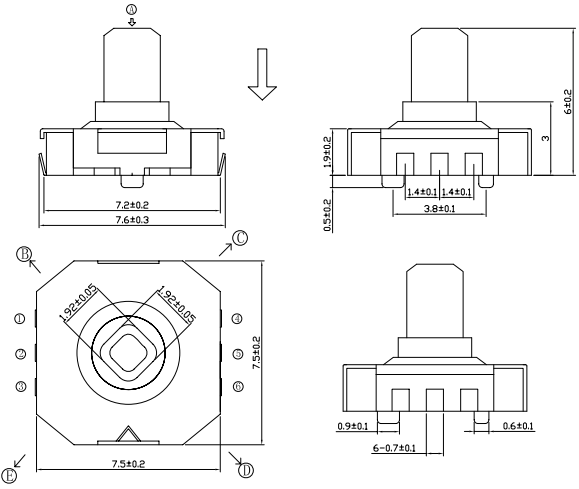

尺寸图
Proudcts Dimensions Circuit  Diagram
Pad  Layout
THBM03-A035NB-R-A THBM03-A035NB-R-A 尺寸图 THBM03-A035NB-R-A 焊盘图
