2030黑点激光焊 超薄轻触开关

2030黑点激光焊 超薄轻触开关

品牌：铭标科技
型号：TAF03-BWN-R-C-3S
规格：3.0*2.0*0.6mm
包装：10000/盘
激光焊工艺2030 寿命最高可达50万次 ；行程0.13 mm；按力/寿命等多种规格可选，点击下方免费下载图纸，联系客服免费获取规格书。
* 声明：有关于产品的规格、参数、寿命、工作温度、手感、防水等级等数据，只代表铭标电子内部的测试结果，如需详细测试方式，请联系铭标业务人员。
在线咨询
技术支持
2D图纸下载
3D下载
详细参数
ltems Standard
Operating temperature range -30℃ to +85℃
Electrical
performance		 Rating 50mA..12V DC
Insulation resistance 100MΩ min.100V DC
Dielectric strength 250V AC for 1 min.
Contact resistance 500mΩ max.
Durability Lifetime N:300,000 Cycles C100,000 Cycles
Mechanical
performance		 Operating force J:160gf C:250gf
Travel 0.18 ± 0.05mm
品名 克力 高度 行程 寿命 脚位 颜色
TAF03-BWK-R-C 100GF 0.6mm 0.18mm 20万次 贴片脚 白膜黑点
TAF03-BWJ-R-C 160GF 0.6mm 0.18mm 30万次 贴片脚 白膜黑点
TAF03-BWN-R-C 180GF 0.6mm 0.18mm 30万次 贴片脚 白膜黑点
TAF03-BWN-R-C-3 180GF 0.6mm 0.18mm 30万次 贴片脚 白膜黑点
TAF03-BWN-R-C-3S 180GF 0.6mm 0.18mm 50万次 贴片脚 白膜黑点
ATF03-BWF-R-C 200GF 0.6mm 0.18mm 10万次 贴片脚 白膜黑点
TAF03-BWQ-R-C-3H 240GF 0.6mm 0.18mm 50万次 贴片脚 白膜黑点
TAF03-BWC-R-C 250GF 0.6mm 0.18mm 10万次 贴片脚 白膜黑点
TAF03-BWC-R-C-3H 250GF 0.6mm 0.18mm 30万次 贴片脚 白膜黑点
ATF03-BWC-R-C-L 250GF 0.6mm 0.18mm 10万次 贴片脚 白膜黑点
TAF03-BWX-R-C-3 300GF 0.6mm 0.18mm 30万次 贴片脚 白膜黑点
TAF03-BWX-R-C-3HCK 300GF 0.6mm 0.18mm 20万次 贴片脚 白膜黑点

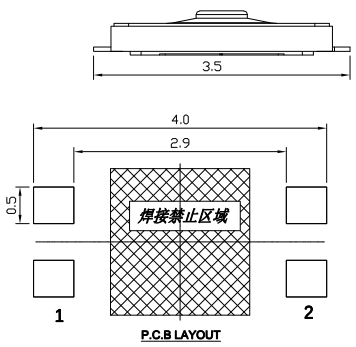

尺寸图
Proudcts Dimensions Circuit  Diagram
Pad  Layout
